ЗАТВОРЫ ЩИТОВЫЕ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ ДЛЯ САМОТЕЧНЫХ КАНАЛОВ КАНАЛИЗАЦИОННЫХ СЕТЕЙ
 Затворы ножевые предназначены для установки в камерах канализационных самотечных сетей и очистных сооружений водопровода, а также в приемных камерах канализационных насосных станций в качестве запорного герметичного или регулирующего устройства. Затворы ножевые – затворы прижимного действия, с ножевым запорным элементом (щитом), с винтовым подъемным устройством. Закрытие и открытие затвора осуществляется вручную, вращением съемного двуплечего рычага, либо от электропривода (при дополнительном заказе).
Затворы ножевые подразделяются на два типа – затворы ножевые типа ЗН и затворы ножевые поворотные типа ЗПН, которые различаются по принципу перемещения запорного элемента (щита).
Затворы ножевые типа ЗН имеют базовую стандартную конструкцию ЗН (по ТУ3741-018-17046727-2005) и ее модификации, предназначенные для специальных условий эксплуатации и монтажа: затворы ножевые с разъемным корпусом ЗН-РК, затворы ножевые для сдвоенной установки ЗН-С, затворы ножевые с выносным подъемным устройством ЗН-ВПУ.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- условный диаметр проходного сечения затвора (DN) – от 600 до 3000 мм;
- максимальный напор рабочей среды (PN): 1 бар (10 м водяного столба) для стандартного типоразмерного ряда затворов (по ТУ3741-018-17046727-2005),
2 бар и 3 бар (20 м и 30 м водяного столба) – по спецзаказу;
- герметичность затвора – кл. С по ГОСТ 9544.4;
- температура рабочей среды – от плюс 4 ºС до плюс 40 ºС;
- температура окружающего воздуха от минус 10 ºС до плюс 40 ºС;
- срок службы затвора – 50 лет при отсутствии специального технического обслуживания.
Затворы ножевые ЗН имеют сертификат соответствия № РОСС RU. ПТ 17.В00184.
ЗАТВОР ЩИТОВОЙ ТИПА ЗН
|
DN, мм
|
600
|
800
|
1000
|
1200
|
1500
|
2000
|
2500
|
2800
|
3000
|
|
А, мм
|
1790
|
2280
|
2845
|
3310
|
3660
|
5010
|
5900
|
6660
|
7135
|
|
В, мм
|
850
|
1140
|
1380
|
1605
|
1780
|
2490
|
2920
|
3320
|
3550
|
|
С, мм
|
275
|
275
|
415
|
510
|
600
|
680
|
710
|
735
|
735
|
|
Масса, кг
|
120
|
270
|
585
|
850
|
1050
|
2450
|
3500
|
4700
|
4950
|
ЗАТВОР ЩИТОВОЙ ТИПА ЗНРК
|
DN, мм
|
600
|
800
|
1000
|
1200
|
1500
|
2000
|
2500
|
2800
|
3000
|
|
А, мм
|
1790
|
2280
|
2850
|
3310
|
3660
|
5010
|
5900
|
6660
|
7135
|
|
А1, мм
|
620
|
840
|
1020
|
1200
|
1200
|
1720
|
1940
|
2250
|
2500
|
|
В, мм
|
850
|
1140
|
1380
|
1605
|
1780
|
2490
|
2920
|
3320
|
3550
|
|
В1, мм
|
550
|
650
|
820
|
985
|
1310
|
1650
|
2100
|
2430
|
2510
|
|
С, мм
|
275
|
285
|
400
|
510
|
600
|
680
|
710
|
770
|
735
|
|
Масса, кг
|
150
|
300
|
610
|
880
|
1080
|
2500
|
3600
|
4840
|
5100
|

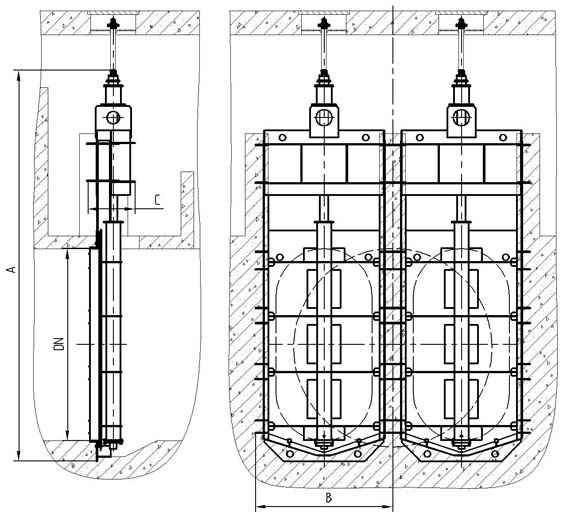

ЗАТВОР ЩИТОВОЙ ТИПА ЗН-С
|
|
2500х1500
|
3000х1200
|
3000х1500
|
3500х1500
|
4000х2000
|
|
DN, мм
|
3000
|
3000
|
3000
|
3500
|
4000
|
|
А, мм
|
5900
|
7345
|
7345
|
8325
|
9300
|
|
В, мм
|
2150
|
1845
|
2145
|
2100
|
2630
|
|
С, мм
|
710
|
715
|
735
|
680
|
750
|
|
Масса, кг
|
2890
|
2700
|
2900
|
3520
|
5450
|
ЗАТВОР ЩИТОВОЙ ТИПА ЗН-ВПУ
|
DN, мм
|
600
|
800
|
1000
|
1200
|
1500
|
2000
|
2500
|
2800
|
3000
|
|
А, мм
|
1570
|
2060
|
2530
|
2940
|
3310
|
4470
|
5340
|
6070
|
6530
|
|
В, мм
|
850
|
1140
|
1380
|
1605
|
1780
|
2490
|
2920
|
3320
|
3550
|
|
С, мм
|
230
|
245
|
310
|
350
|
420
|
490
|
560
|
570
|
600
|
|
Масса, кг
|
100
|
225
|
490
|
715
|
880
|
1790
|
2955
|
3970
|
4160
|
ЗАТВОР ЩИТОВОЙ ТИПА ЗПН
Затворы ножевые поворотные типа ЗПН предназначены для установки в камерах малой глубины заложения, где затворы типа ЗН, имеющие тот же условный диаметр проходного сечения, не могут быть размещены из-за большего габарита по высоте.
|
DN, мм
|
1500
|
2000
|
2500
|
3000
|
|
А, мм
|
2880
|
3680
|
4400
|
5680
|
|
В, мм
|
1960
|
2460
|
2960
|
3460
|
|
С, мм
|
1000
|
1230
|
1640
|
1840
|
|
Масса, кг
|
1680
|
2900
|
4500
|
5950
|

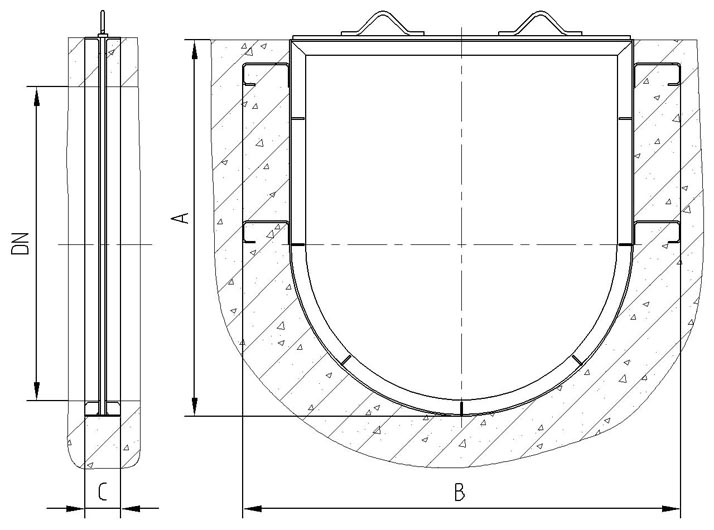

ЗАТВОРЫ ШИБЕРНЫЕ
Затворы шиберные (шиберы) предназначены для установки в камерах канализационных самотечных сетей, а также в открытых каналах очистных сооружений канализации и водопровода в качестве запорного устройства.
Шиберы - запорные устройства, состоящие из рамы и запорного элемента (щита), который перемещается в направляющих рамы перпендикулярно потоку рабочей среды. При закрытии шибера щит опускается под действием собственного веса и поджимается к уплотняемой поверхности потоком рабочей среды, подъем щита при открытии осуществляется вручную или при помощи вспомогательного подъемного устройства - тельфера, крана и т.п.
Шиберы имеют два типа исполнения – тип Ш и тип ШН.
Шиберы изготавливаются из нержавеющей стали 12Х18Н10Т или углеродистой стали с антикоррозионным покрытием.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- условный диаметр проходного сечения шибера (DN) - от 300 до 1500 мм (по специальному заказу шиберы могут быть изготовлены с DN до 2000 мм, в т.ч. с овальным или прямоугольным сечением);
- максимальный напор рабочей среды определяется высотой перекрываемого канала;
- температура рабочей среды – от плюс 4º С до плюс 40º С;
- температура окружающего воздуха от минус 10º С до плюс 40º С;
- срок службы затвора – 50 лет при отсутствии специального технического обслуживания.
ШИБЕРЫ ТИПА Ш
Шиберы типа Ш имеют симметричный запорный элемент и могут быть расположены произвольно по отношению к направлению потока рабочей среды.
ШИБЕРЫ ТИПА ШН
Шиберы типа ШН имеют на запорном элементе Р-образный резиновый уплотнительный элемент, благодаря чему обеспечивают более высокую степень герметичности, чем шиберы типа Ш. Рабочее положение шибера типа ШН определяется направлением потока рабочей среды: уплотнение щита должно прижиматься потоком к корпусу шибера.
КЛАПАНЫ ЗАПОРНО-РЕГУЛИРУЮЩИЕ ДЛЯ НАПОРНЫХ ТРУБОПРОВОДОВ КАНАЛИЗАЦИОННЫХ СЕТЕЙ
 Задвижка предназначена для установки в напорных трубопроводах канализационных и водопроводных сетей в качестве запорного устройства, с целью герметичного перекрытия и регулирования потока рабочей среды.
Конструкция задвижки, защищенная патентом, позволяет производить ее открытие и закрытие без трения уплотнительного элемента, чем обеспечивается длительный срок службы уплотнения даже при большом содержании абразива в среде.
Электромеханический привод обеспечивает возможность плавного регулирования площади проходного сечения и фиксацию запорного элемента в любом положении без ограничения времени.
Управление работой привода производится программируемым электронным блоком управления с бесконтактным датчиком положения запорного элемента, который позволяет полностью автоматизировать процесс управления задвижкой в том числе с использованием компьютерной техники.
ВАРИАНТЫ ИСПОЛНЕНИЯ
|
Проходное сечение DN, мм
|
Рабочее давление, МПа
|
Материал корпуса задвижки
|
Срок службы
|
|
250
|
1,0
|
Чугун
|
20 лет
|
|
300
|
1,0
|
Чугун
|
20 лет
|
ЗАТВОРЫ ПОВОРОТНО-ДИСКОВЫЕ ДЛЯ МАГИСТРАЛЬНЫХ ТРУБОПРОВОДОВ ВОДОПРОВОДНЫХ СЕТЕЙ
 Задвижка предназначена для установки в камерных трубопроводах насосных станций и регулирующих узлов водопроводных сетей в качестве запорного устройства, с целью герметичного перекрытия и регулирования потока рабочей среды.
Конструкция задвижки выполнена по схеме "бабочка", со смещенной осью поворотного дискового запорного элемента. Подшипники скольжения поворотной оси задвижки имеют самоустанавливающиеся вкладыши из капролона на смазке перекачиваемой водой, чем обеспечивается длительный срок службы подшипниковых узлов.
Замена уплотнительного профиля - резинового шнура, не требует разборки корпуса задвижки. Электромеханический привод с волновым редуктором, управляемый программируемым электронным блоком управления, позволяет производить плавное регулирование положения дискового запорного элемента и его надежную фиксацию, чем обеспечивается возможность работы задвижки в режиме дросселирования без ограничения времени.
ВАРИАНТЫ ИСПОЛНЕНИЯ
|
Проходное сечение DN, мм
|
Рабочее давление, МПа
|
Материал корпуса задвижки
|
Срок службы
|
|
500
|
1,0
|
Сталь
|
20 лет
|
|
600
|
1,0
|
Сталь
|
20 лет
|
|
800
|
1,0
|
Сталь
|
20 лет
|
|
1000
|
1,0
|
Сталь
|
20 лет
|
|
1200
|
1,0
|
Сталь
|
20 лет
|
|
;)
;)
;)
