Затворы щитовые

ЩИТОВЫЕ И НОЖЕВЫЕ ЗАТВОРЫ

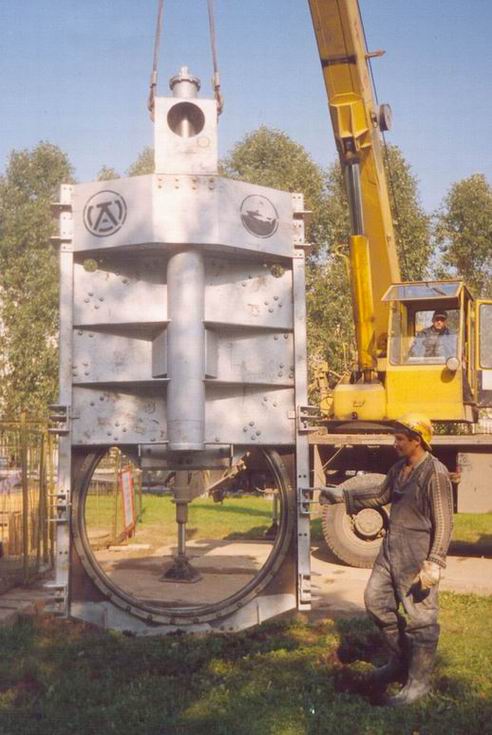

Затворы ножевые, выполненные из высококачественной нержавеющей стали, предназначены для монтажа в камерах канализационных самотечных сетей и сооружений очистки водопроводов, а также в приемных камерах насосных станций канализации в качестве герметичного запорного или устройства регулирования потоков. Затворы прижимного действия, с ножевым запорным элементом (щитом) и подъемным устройством винтового типа. Открытие и закрытие затворов осуществляется вручную при вращении съемного двуплечего рычага, либо с помощью электропривода (дополнительная опция). Они подразделяются на два типа - ножевые типа ЗН и поворотные типа ЗПН, которые различаются принципом перемещения запорного элемента (щита) относительно корпуса рамы.

Затворы ножевые типа ЗН обладают базовой стандартной конструкцией ЗН (по ТУ 28.14.13-018– 17046727-2018), модификации которых предназначены для специфических условий эксплуатации и монтажа: затворы ножевые с разъемным корпусом ЗН-РК, затворы ножевые для сдвоенной установки ЗН-С, затворы ножевые с подъемным выносным устройством ЗН-ВПУ.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЩИТОВЫХ И НОЖЕВЫХ ЗАТВОРОВ

• условный диаметр проходного сечения затвора (DN) – от 600 до 3500 мм;

• герметичность затвора – кл. Д1 по ГОСТ 9544-2005;

• максимальный напор рабочей среды (PN): 1 бар (10 м водяного столба) для стандартного типоразмерного ряда затворов (по ТУ 3741-018-17046727-2011), 2 бар и 3 бар (20 м и 30 м водяного столба) – по спецзаказу;

• температура рабочей среды – от + 4 ºС до + 40 ºС;

• температура окружающего воздуха от - 20 ºС до + 40 ºС;

• срок службы затвора – 50 лет (при условии отсутствия специального технического обслуживания).

Сертификат соответствия затворов ножевых ЗН - № C-RU.AB13.B.00004.

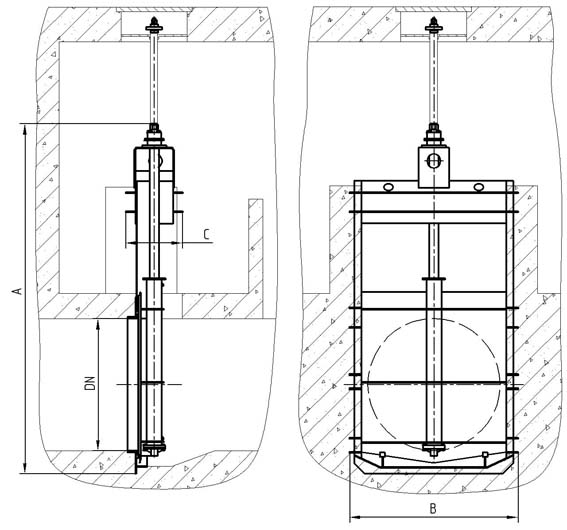

ЗАТВОР ЩИТОВОЙ ТИПА ЗН

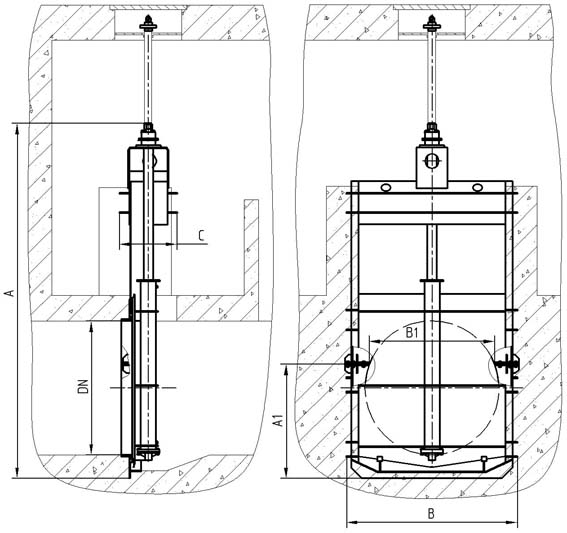

ЗАТВОР ЩИТОВОЙ ТИПА ЗНРК (с разъемным корпусом)

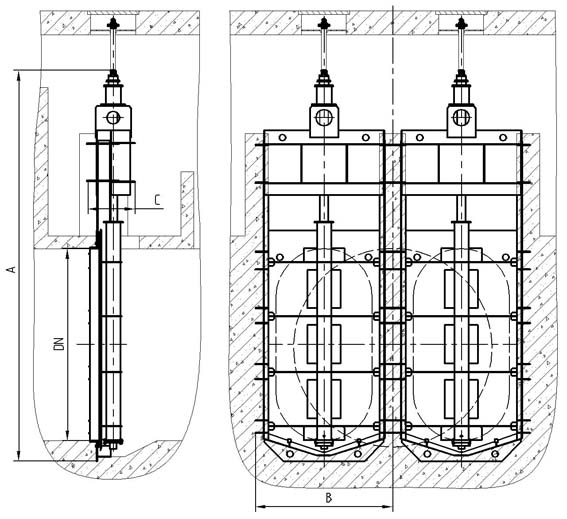

ЗАТВОР ЩИТОВОЙ ТИПА ЗН-С (сдвоенный монтаж затворов)

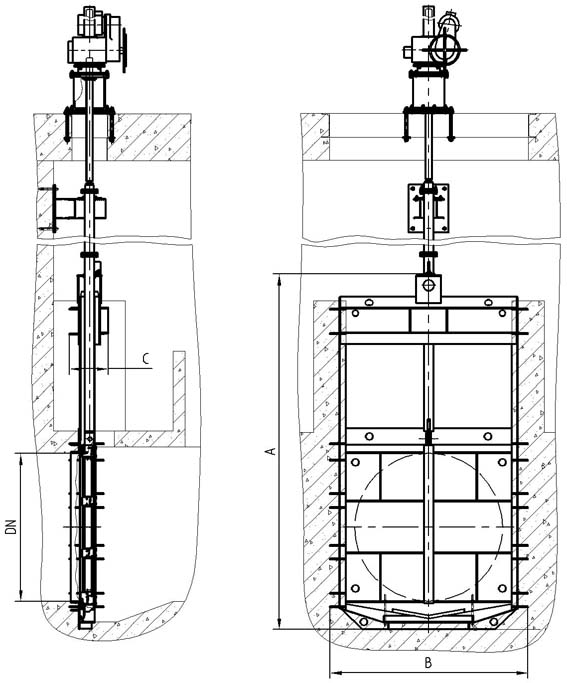

ЗАТВОР ЩИТОВОЙ ТИПА ЗН-ВПУ (с выносным подъемным устройством)

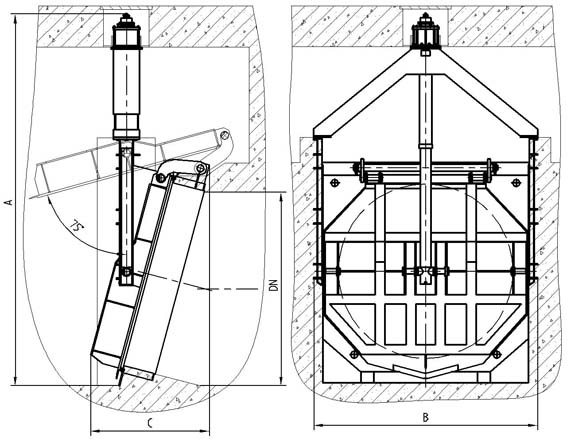

ЗАТВОР ЩИТОВОЙ ТИПА ЗПН
