Затворы пластиковые прижимного типа ЗПП

ЗАТВОРЫ ПЛАСТИКОВЫЕ ПРИЖИМНОГО ТИПА ЗПП ДЛЯ САМОТЕЧНЫХ КАНАЛОВ КАНАЛИЗАЦИОННЫХ СЕТЕЙ

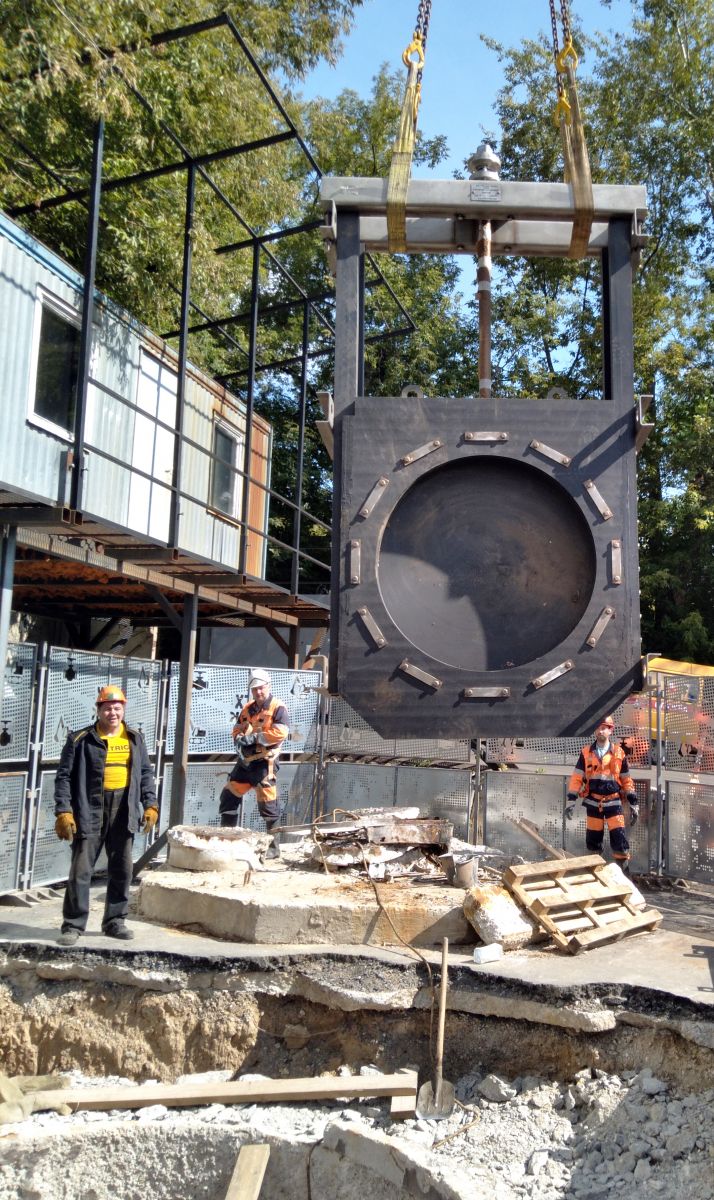

Затвор пластиковый прижимной ЗПП предназначен для установки в камере канализационного коллектора в качестве запорного или регулирующего устройства.

Тип затвора - щитовой, с винтовым подъемным устройством (ПУ), с прижимным уплотнением.

Условный диаметр проходного сечения затвора – см. таблицу.

Максимальный напор рабочей среды - 10 м со стороны камеры, 5 м со стороны трубопровода.

Герметичность затвора - класс Д1 по ГОСТ 9544.

Материал затвора:

- корпус и щит – высокомолекулярный полиэтилен ПЭ-500 (PE-500);

- винт подъемного устройства - нержавеющая сталь 10Х17Н13М2Т (AISI 316 Ti);

- ходовая гайка и подшипник ПУ - антифрикционный, износоустойчивый композитный материал, химически  устойчивый к агрессивному воздействию рабочей среды;

- опора и корпус подшипника ПУ - нержавеющая сталь 12Х18Н10Т (AISI 321);

- крепежные изделия - нержавеющая сталь марки А4.

Сертификат соответствия затворов пластиковых прижимных ЗПП - № РОСС RU.З3054.04ШПВО.ОС01/14.000080.

Масса изделия -  см. таблицу.











DN, мм	800	1000	1200	1500
Высота, мм	2 416	2 876	3 309	3 935
Ширина, мм	1 270	1 540	1 710	1 980
Глубина, мм	500	565	595	630
Масса, кг	545	851	1 237	1 782
