Затворы шиберные (шиберы)

Затворы шиберные (или шиберы) применяются для монтажа в канализационных самотечных сетях, а также в качестве запорного устройства на очистных сооружениях с открытыми каналами водопровода и канализации.

Шибер - это запорное устройство, состоящее из запорного щита и рамы, в которой щит перемещается по направляющим перпендикулярно потоку жидкости. Для перекрытия потока щит шибера опускается под собственным весом и прижимается к уплотняющей поверхности давлением потока рабочей среды, поднятие щита при открывании осуществляется вручную или с помощью вспомогательного подъемного устройства (крана, тельфера и т.д.).

Шиберы исполняются в двух типах: тип Ш и тип ШН. Они изготавливаются из нержавеющей или углеродистой стали с антикоррозионным покрытием.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШИБЕРНЫХ ЗАТВОРОВ

• условный диаметр проходного сечения шибера (DN) - от 200 до 2000 мм (по специальному заказу шиберы могут быть изготовлены с DN до 2500 мм, в т.ч. с овальным или прямоугольным сечением);

• максимальный напор рабочей среды определяется высотой перекрываемого канала;

• температура рабочей среды – от плюс 4º С до плюс 40º С;

• температура окружающего воздуха от минус 10º С до плюс 40º С;

• срок службы шибера – 50 лет при отсутствии специального технического обслуживания.

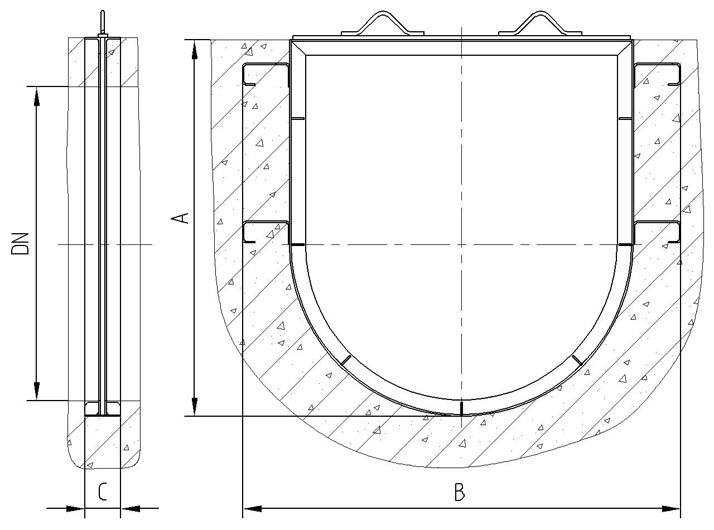

ШИБЕРНЫЕ ЗАТВОРЫ ТИПА Ш (без уплотнения)

Шиберы типа Ш обладают симметричным запорным элементом и размещаются произвольно к направлению потока рабочей среды.

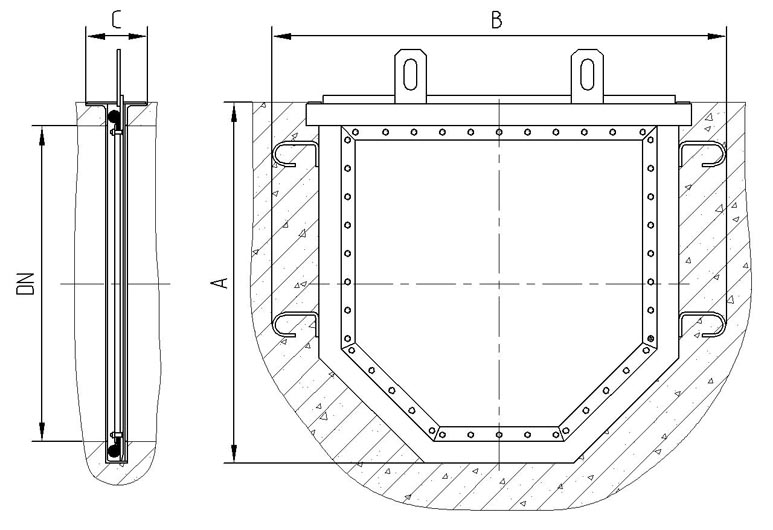

ШИБЕРЫ ТИПА ШН (с резиновым уплотнением)

Шиберы типа ШН обладают «Р-образным» резиновым уплотнительным элементом, благодаря чему обеспечивается более высокая степень герметичности затвора, чем у шиберов типа Ш. Рабочее положение затвора типа ШН определяется направлением потока рабочей среды, так как щит должен прижиматься давлением потока к корпусу шибера.
